Wat is het verschil tussen direct gestookte branders en stralingsbuisbranders?

Bij industriële verwarmingstoepassingen is het selecteren van de juiste brandertechnologie van cruciaal belang voor het bereiken van een optimaal rendement, productkwaliteit en milieuvriendelijkheid. Twee van de meest voorkomende brandertypen zijn direct gestookte branders enstralingsbuisbranders, maar ze werken op basis van fundamenteel verschillende principes en dienen verschillende doeleinden. Een direct gestookte brander verbrandt de brandstof direct in de procesruimte, waarbij de hete verbrandingsgassen in contact komen met het materiaal dat wordt verwarmd. Een stralingsbuisbrander daarentegen omsluit de vlam in een afgesloten buis, en warmte wordt voornamelijk overgedragen via straling van het buisoppervlak naar het doelmateriaal, zonder enig contact tussen de verbrandingsgassen en het product. Bij Tianjin Huashuo Machinery Manufacturing Co., Ltd. ontwerpt en produceert onze fabriek al meer dan 25 jaar industriële branders, en we hebben uitgebreide ervaring met beide technologieën.

De keuze tussen direct gestookte en stralingsbuisbranders heeft aanzienlijke gevolgen voor de procesprestaties, het energieverbruik en de productkwaliteit. Direct gestookte branders bieden een hoger thermisch rendement omdat ze de volledige warmte-inhoud van de verbrandingsgassen benutten, maar ze introduceren ook verbrandingsbijproducten in de procesomgeving, wat schadelijk kan zijn voor gevoelige materialen. Stralingsbuisbranders isoleren daarentegen het verbrandingsproces, waardoor nauwkeurige temperatuurregeling en een schonere procesatmosfeer mogelijk zijn, maar ze werken over het algemeen met een iets lager totaalrendement als gevolg van warmteverliezen via de buiswand en uitlaatgassen. Onze fabriek heeft geavanceerde Radiant Tube Burner-ontwerpen ontwikkeld die deze verliezen minimaliseren door middel van geoptimaliseerde buisgeometrie, verbeterde warmteoverdrachtsoppervlakken en hoogefficiënte recuperatoren. In deze gids ontleden we de technische, prestatie- en economische aspecten van beide brandertypen, geven we gedetailleerde technische specificaties en bieden we praktische begeleiding bij het selecteren van de juiste brander voor uw toepassing.

Inhoudsopgave

• 1. Wat is het werkingsprincipe van direct gestookte branders?
• 2. Hoe werken stralingsbuisbranders en waarom wordt er de voorkeur aan gegeven bij gevoelige processen?
• 3. Wat zijn de belangrijkste technische specificaties van onze stralingsbuisbrander?
• 4. Hoe verhouden efficiëntie en emissies zich tussen de twee brandertypen?
• Veelgestelde vragen (FAQ)
• Conclusie en branderkeuzeadvies

Wat is het werkingsprincipe van direct gestookte branders?

Direct gestookte branders zijn de eenvoudigste en meest efficiënte vorm van industriële verbranding. In een direct gestookt systeem wordt brandstof (aardgas, propaan of olie) gemengd met lucht en ontstoken in een verbrandingskamer die open is naar de procesruimte. De resulterende hete verbrandingsgassen – die voornamelijk bestaan ​​uit koolstofdioxide, waterdamp en stikstof – komen rechtstreeks vrij in de te verwarmen ruimte. Dit kan een droogoven, een verfcabine, een warmtebehandelingsoven of een grote ruimteverwarming zijn. Het directe contact tussen de verbrandingsgassen en het te verwarmen materiaal zorgt voor extreem hoge warmteoverdrachtssnelheden en thermische efficiëntie tot 95 procent (op basis van een lagere verwarmingswaarde). Onze fabriek inTianjin Huashuo Machinery Manufacturing Co., Ltd.produceert direct gestookte branders met geavanceerde vlambewaking en modulerende regelingen die zorgen voor een stabiele verbranding over een breed scala aan brandsnelheden.

Belangrijkste kenmerken van direct gestookte branders:

• Directe warmteoverdracht:Verbrandingsgassen komen in direct contact met het materiaal en zorgen voor een snelle en efficiënte verwarming. Dit is ideaal voor toepassingen waarbij het product niet gevoelig is voor de bijproducten van de verbranding of waar de uitlaatgassen snel worden afgevoerd.
• Hoge thermische efficiëntie:Omdat de warmte van de verbrandingsgassen volledig wordt benut in de procesruimte, behalen direct gestookte branders doorgaans een rendement van 85-95 procent, waarbij sommige moderne condensatie-units zelfs boven de 100 procent uitkomen (gebaseerd op LZV).
• Eenvoudig ontwerp:Direct gestookte branders hebben minder componenten dan stralingsbuissystemen: geen buis, geen stralingsoppervlak en geen externe recirculatie nodig. Dit maakt ze betaalbaarder en gemakkelijker te onderhouden.
• Potentieel voor productbesmetting:De verbrandingsgassen, die CO2, waterdamp en sporen van CO en NOx bevatten, komen in contact met het product. Dit kan oxidatie, verkleuring of chemische reacties veroorzaken in gevoelige materialen zoals voedselproducten, textiel of bepaalde metalen.
• Ventilatievereisten:Direct gestookte systemen vereisen voldoende ventilatie om verbrandingsgassen te verwijderen en zuurstof aan te vullen, wat aanzienlijke energiekosten kan opleveren als de afgevoerde lucht niet wordt teruggewonnen.

Direct gestookte branders worden veel gebruikt in toepassingen waar productverontreiniging geen probleem is en waar snelle verwarming de primaire vereiste is. Voorbeelden hiervan zijn: industriële drogers voor zand, aggregaat en keramiek; verfuithardingsovens met voldoende afzuiging; grote ruimteverwarmers voor magazijnen en werkplaatsen; en landbouwgraandrogers. In deze toepassingen maken het hoge rendement en de lage kapitaalkosten van direct gestookte branders ze tot de economische keuze. Voor processen waarbij de productkwaliteit of -zuiverheid van het grootste belang is, of waarbij de verbrandingsgassen het materiaal nadelig zouden beïnvloeden, astralingsbuisbranderis vaak de betere optie.

Vanuit regelperspectief zijn direct gestookte branders relatief eenvoudig. De brander wordt doorgaans bestuurd door een eenvoudige aan-uit- of modulerende controller die de brandstof- en luchtstroom aanpast op basis van een temperatuursensor in de procesruimte. Onze fabriek biedt een reeks direct gestookte branders met elektronische nokbediening die zorgen voor een nauwkeurig beheer van de lucht-brandstofverhouding, waardoor lage emissies en een hoog rendement over het hele brandbereik worden gegarandeerd. We bieden ook veiligheidsvoorzieningen zoals vlamdetectie, eindschakelaars voor hoge temperaturen en spoelcycli die voldoen aan de internationale veiligheidsnormen. Hoewel direct gestookte branders niet voor elke toepassing geschikt zijn, maken ze door hun eenvoud en efficiëntie een hoofdbestanddeel van industriële verwarming.

Hoe werken stralingsbuisbranders en waarom hebben ze de voorkeur voor gevoelige processen?

Stralingsbuisbranderszijn een indirecte verwarmingstechnologie waarbij het verbrandingsproces is ingesloten in een afgesloten buis en warmte voornamelijk via thermische straling vanaf het buitenoppervlak van de buis naar de procesomgeving wordt overgedragen. De brander ontsteekt in één uiteinde van de buis en de hete verbrandingsgassen bewegen zich langs de buis en verwarmen deze tot hoge temperaturen (doorgaans 800-1.100 °C). De warmte wordt vervolgens vanuit de buis naar het omringende materiaal of de atmosfeer uitgestraald. Omdat de verbrandingsgassen volledig in de buis zitten, is er geen contact tussen de vlamgassen en het te verwarmen product. Dit maakt stralingsbuisbranders ideaal voor processen waarbij een schone atmosfeer vereist is, zoals de warmtebehandeling van metaal, het bakken van keramiek en het drogen van textiel, waarbij elke verontreiniging schadelijk zou zijn voor de productkwaliteit. Onze fabriek in Huashuo Machinery heeft een reeks Radiant Tube Burner-ontwerpen ontwikkeld die de warmteverdeling optimaliseren, temperatuurgradiënten minimaliseren en een hoog thermisch rendement bereiken door het gebruik van recuperatoren en geavanceerde buismaterialen.

Belangrijkste kenmerken van Radiant Tube Burner-systemen:

• Indirecte verwarming:De verbrandingsgassen worden geïsoleerd van het proces, waardoor het risico op verontreiniging, oxidatie of chemische reactie met het product wordt geëlimineerd. Dit is essentieel voor toepassingen zoals helder gloeien, waarbij zelfs een spoortje zuurstof verkleuring van het oppervlak zou veroorzaken.
• Uniforme temperatuurverdeling:Stralingsbuisbranders kunnen worden ontworpen met meerdere branders of met speciale buisgeometrieën (bijvoorbeeld U-buizen of W-buizen) om een ​​uniform temperatuurprofiel over de oven te bereiken, waardoor een consistente productkwaliteit wordt gegarandeerd.
• Sfeerbeheersing:Omdat de verbrandingsgassen worden opgevangen, kan de procesatmosfeer onafhankelijk worden geregeld (bijvoorbeeld met inerte gassen of gecontroleerde zuurstofniveaus), waardoor nauwkeurige procesomstandigheden mogelijk zijn.
• Lager thermisch rendement (zonder recuperatie):Bij een basisstralingsbuisbrander gaat warmte verloren via de buiswand en in de uitlaatgassen. De efficiëntie varieert doorgaans van 45 tot 55 procent voor niet-gerecupereerde ontwerpen. Met de toevoeging van een recuperator of een regeneratief systeem kan de efficiëntie echter worden verhoogd tot 75-85 procent.
• Hogere initiële kosten:Stralingsbuisbrandersystemen zijn duurder dan direct gestookte branders vanwege de extra componenten (buis, recuperator, enz.) en de behoefte aan nauwkeurigere regeling.

De toepassing van Radiant Tube Burner is divers en omvat: metalen warmtebehandelingsovens (gloeien, harden, temperen), keramische en porseleinovens, textieldroog- en uithardingsovens, voedselverwerking (bakken, drogen van gevoelige ingrediënten) en chemische verwerking waarbij een schone atmosfeer vereist is. Bij deze toepassingen rechtvaardigt het vermogen om een ​​besmettingsvrije omgeving te handhaven vaak de hogere kapitaal- en bedrijfskosten van het stralingsbuissysteem.

Onze fabriek heeft onze Radiant Tube Burner zo ontworpen dat deze een hoogwaardige recuperator bevat die de verbrandingslucht voorverwarmt met behulp van de hete uitlaatgassen, waardoor de efficiëntie aanzienlijk wordt verbeterd. We hebben ook een zelfherstellend buisontwerp ontwikkeld dat de recuperator in het branderlichaam integreert, waardoor de totale voetafdruk wordt verkleind en de installatie wordt vereenvoudigd. Wat de regeling betreft, is onze Radiant Tube Burner uitgerust met een hoge turndown-ratio (tot 10:1) die nauwkeurige temperatuurmodulatie mogelijk maakt, waardoor wordt gegarandeerd dat de oven op de exacte temperatuur werkt die nodig is voor het proces. Dit niveau van controle is essentieel voor het bereiken van een consistente productkwaliteit in gevoelige processen. Door te kiezen voor een Stralingsbuisbrander vanTianjin Huashuo Machinery Manufacturing Co., Ltd.kunt u de zuiverheid en temperatuuruniformiteit bereiken die direct gestookte systemen niet kunnen bieden.

Wat zijn de belangrijkste technische specificaties van onze stralingsbuisbrander?

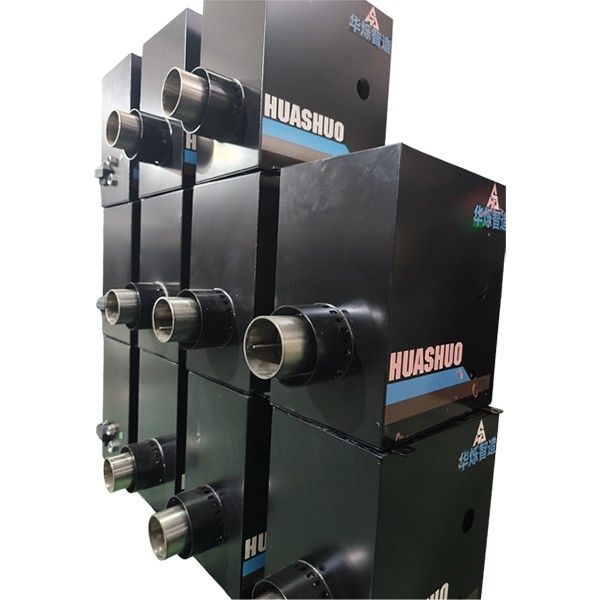

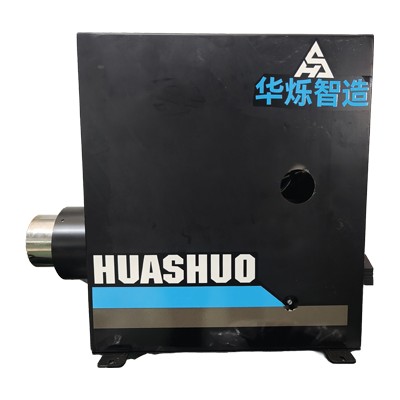

Tianjin Huashuo Machinery Manufacturing Co., Ltd.produceert een uitgebreid assortimentStralingsbuisbrandersystemen, ontworpen voor diverse industriële verwarmingstoepassingen. Onze productlijn omvat enkelzijdige buisbranders, U-buisbranders en W-buisbranders, met vermogens van 50 kW tot 2.000 kW. Al onze Radiant Tube Burner-producten worden vervaardigd in overeenstemming met ISO 9001 en voldoen aan of overtreffen de vereisten van de EN 746- en NFPA 86-normen. De onderstaande tabel vat de belangrijkste technische specificaties samen voor onze meest populaire Radiant Tube Burner-modellen, die wereldwijd worden gebruikt in de warmtebehandelings-, droog- en keramische industrie. Onze fabriek kan ook aangepaste buisgeometrieën en vermogens produceren om aan specifieke ovenvereisten te voldoen.

Naast de standaardmodellen biedt onze fabriek verschillende optionele functies om de prestaties en duurzaamheid van Radiant Tube Burner-systemen te verbeteren. Deze omvatten: legeringen voor hoge temperaturen (zoals Inconel 601 of RA330) voor het buismateriaal om de levensduur in corrosieve omgevingen te verlengen; keramische vezelvoeringen voor verbeterde isolatie; en geavanceerde vlambewakingssystemen met zelfdiagnose. We bieden ook complete branderbedieningspanelen met PLC-gebaseerde besturing, temperatuurprofilering en datalogging-mogelijkheden voor procestracking en kwaliteitsborging.

Ons kwaliteitscontroleproces omvat een 100 procent druktest op elke Radiant Tube Burner-constructie, om ervoor te zorgen dat er geen lekkages in de buis of de branderkop zijn. We voeren ook een thermische prestatietest uit op willekeurige monsters om de efficiëntie en temperatuurverdeling van de buis te verifiëren. Elke Radiant Tube Burner wordt geleverd met een gedetailleerd testrapport, inclusief efficiëntiegegevens, temperatuurprofielen en emissiemetingen. Onze fabriek in Tianjin Huashuo Machinery Manufacturing Co., Ltd. onderhoudt een uitgebreide inventaris van standaardcomponenten, waardoor snelle levering en snelle doorlooptijd van aangepaste bestellingen mogelijk zijn. We bieden ook een inbedrijfstellingsservice op locatie om ervoor te zorgen dat de Radiant Tube Burner correct wordt geïnstalleerd en met optimaal rendement werkt.

Hoe verhouden efficiëntie en emissies zich tussen de twee brandertypen?

De keuze tussen een direct gestookte brander en eenStralingsbuisbranderwordt vaak beïnvloed door een afweging tussen efficiëntie en proceszuiverheid. Direct gestookte branders bieden een hoger thermisch rendement omdat alle warmte van de verbranding direct in het proces vrijkomt. Deze efficiëntie gaat echter ten koste van het introduceren van verbrandingsgassen in de procesatmosfeer. Stralingsbuisbranders isoleren weliswaar de verbrandingsgassen, maar lijden aan warmteverliezen via de buiswand en in de uitlaatgassen, wat resulteert in een lager algemeen rendement. Door de integratie van recuperatoren of regeneratieve luchtvoorverwarmers kan de efficiëntiekloof echter aanzienlijk worden verkleind. Onze fabriek heeft een reeks zeer efficiënte ontwerpen voor stralingsbuisbranders ontwikkeld die een efficiëntie tot wel 86 procent bereiken, waardoor ze in veel toepassingen concurrerend zijn met direct gestookte systemen.

Efficiëntievergelijking tussen direct gestookte en stralingsbuisbrander:

• Direct gestookt branderrendement:Doorgaans 85-95 procent (op basis van LZV). Het hoge rendement is te danken aan het directe gebruik van de verbrandingswarmte. Als het proces echter ventilatie vereist om verbrandingsgassen te verwijderen, kan het energieverlies uit de afvoerlucht de systeemefficiëntie verminderen.
• Efficiëntie van de stralingsbuisbrander (niet-gerecupereerd):45-55 procent. Het warmteverlies door de buiswand en in de uitlaatgassen is aanzienlijk, en het rendement wordt beperkt door de temperatuur van het uitlaatgas dat de buis verlaat.
• Rendement stralingsbuisbrander (met recuperator):75-86 procent. Een recuperator verwarmt de verbrandingslucht voor met behulp van de hete uitlaatgassen en recupereert een groot deel van de warmte die anders verloren zou gaan. De stralingsbuisbrander van onze fabriek met geïntegreerde recuperator behaalt een efficiëntie tot 86 procent en overbrugt daarmee de kloof met direct gestookte systemen.
• Emissies:Direct gestookte branders produceren NOx, CO en CO2 die direct in het proces of in de atmosfeer vrijkomen. Dit kan een probleem zijn in gebieden met strenge emissievoorschriften. Stralingsbuisbranders kunnen brandertechnologie met lage NOx-uitstoot en rookgasbehandeling integreren, en omdat de verbrandingsgassen worden vastgehouden, kunnen ze gemakkelijker worden behandeld voordat ze vrijkomen. Onze Radiant Tube Burner maakt gebruik van een gefaseerd verbrandingsontwerp dat de NOx-uitstoot reduceert tot minder dan 50 mg/Nm3 (bij 3% O2), en voldoet aan de strengste milieunormen.

Om de impact van efficiëntie te illustreren, nemen we een oven van 500 kW die 8.000 uur per jaar in bedrijf is. Een direct gestookte brander met een rendement van 90 procent zou ongeveer 5.000 MWh brandstof per jaar verbruiken (gebaseerd op aardgas LZV van 10 kWh/m3). Een niet-gerecupereerde stralingsbuisbrander met een rendement van 50 procent zou 9.000 MWh verbruiken – een verschil van 4.000 MWh, wat bij een typische industriële gasprijs meer dan 400.000 dollar per jaar zou kunnen zijn. Een gerecupereerde Radiant Tube Burner met een rendement van 85 procent zou echter slechts 5.300 MWh verbruiken, wat het verschil terugbrengt tot een beheersbare 6 procent. In veel gevallen zijn de meerkosten van de gerecupereerde Stralingsbuisbrander binnen 1 tot 2 jaar terugverdiend door brandstofbesparing.

Wat de emissies betreft, laten direct gestookte branders alle verbrandingsgassen vrij in de procesruimte. Als het proces ventilatie vereist, worden de emissies verdund en in de atmosfeer vrijgegeven, maar vormen ze nog steeds een potentiële belasting voor het milieu. Stralingsbuisbranders maken daarentegen een meer gecontroleerde emissiebehandeling mogelijk. De Radiant Tube Burner van onze fabriek maakt gebruik van een rookgasrecirculatiesysteem dat de vorming van NOx vermindert, en de uitlaatgassen kunnen indien nodig naar een katalysator of scrubber worden geleid. Dit maakt stralingsbuisbranders een milieuvriendelijkere keuze, vooral in regio's met strenge luchtkwaliteitsvoorschriften. De beslissing tussen de twee brandertypen hangt uiteindelijk af van de specifieke procesvereisten, waaronder productgevoeligheid, regelgeving en de relatieve kosten van brandstof en kapitaaluitrusting.

Veelgestelde vragen (FAQ)

Vraag 1: Kan een direct gestookte brander in een bestaande oven worden omgebouwd tot een stralingsbuisbrander?

Antwoord: Het ombouwen van een direct gestookte oven naar een stralingsbuissysteem is een aanzienlijke aanpassing die doorgaans economisch niet haalbaar is. Stralingsbuisbranders vereisen de installatie van buizen, een andere montageconfiguratie voor de brander en vaak een andere geometrie van de verbrandingskamer. Bovendien moeten de bedienings- en ventilatiesystemen worden aangepast. In de meeste gevallen is het kosteneffectiever om de gehele oven te vervangen of een nieuwe oven te ontwerpen met de vereiste brandertechnologie. Onze fabriek in Tianjin Huashuo Machinery Manufacturing Co., Ltd. biedt zowel direct gestookte als Radiant Tube Burner-systemen, en we kunnen een haalbaarheidsstudie en kosten-batenanalyse voor uw specifieke situatie verzorgen.

Vraag 2: Welk brandertype is meer geschikt voor het thermisch behandelen van staal om oxidatie te voorkomen?

Antwoord: Een stralingsbuisbrander heeft de voorkeur voor een warmtebehandeling van staal om oxidatie te voorkomen. Omdat de verbrandingsgassen zich in de buis bevinden, wordt het staal niet blootgesteld aan zuurstof, CO2 of waterdamp, wat oppervlakteoxidatie zou veroorzaken. De ovenatmosfeer kan afzonderlijk worden geregeld, vaak met een inert gas zoals stikstof of argon, om de gewenste metallurgische eigenschappen te bereiken. Direct gestookte branders worden voor deze toepassing niet aanbevolen, omdat de verbrandingsgassen zouden reageren met het staaloppervlak, waardoor ontkoling en kalkvorming zouden ontstaan.

Vraag 3: Wat is de typische levensduur van een stralingsbuisbranderbuis?

Antwoord: De levensduur van een stralingsbuis hangt af van de bedrijfstemperatuur, het buismateriaal en de frequentie van thermische cycli. Voor een standaard stralingsbuisbrander die werkt bij 1.050°C met Inconel 601-buizen, is de typische levensduur 3 tot 5 jaar. In omgevingen met hoge temperaturen of corrosieve omstandigheden bieden wij buizen gemaakt van RA330 of andere speciale legeringen die de levensduur tot 7-10 jaar kunnen verlengen. Onze fabriek geeft een schatting van de levensduur van de buis op basis van uw specifieke bedrijfsomstandigheden en kan periodieke inspectie-intervallen aanbevelen om ervoor te zorgen dat de buis wordt vervangen voordat deze kapot gaat.

Vraag 4: Hoe verhouden de bedrijfskosten zich tussen direct gestookte en stralingsbuisbranders?

Antwoord: De bedrijfskosten van een direct gestookte brander zijn over het algemeen lager vanwege het hogere rendement. Als het proces echter ventilatie vereist of het product gevoelig is voor vervuiling, kunnen de energiekosten voor het conditioneren van de ventilatielucht het efficiëntievoordeel compenseren. Stralingsbuisbranders, vooral met recuperatoren, hebben hogere kapitaalkosten, maar kunnen vergelijkbare bedrijfskosten bieden als rekening wordt gehouden met de energiebesparingen van de recuperator. Onze fabriek biedt een gedetailleerde kostenvergelijkingsanalyse waarin het brandstofverbruik, het onderhoud en de potentiële kosten voor emissiebeheersing zijn opgenomen, zodat u een weloverwogen beslissing kunt nemen.

Vraag 5: Biedt Tianjin Huashuo Machinery Manufacturing Co., Ltd. zowel direct gestookte als stralingsbuisbranders aan, of alleen stralingsbuisbranders?

Antwoord: Onze fabriek produceert zowel direct gestookte als stralingsbuisbrandersystemen en biedt een compleet assortiment industriële verwarmingsoplossingen. Hierdoor kunnen wij objectief adviseren over de beste technologie voor uw toepassing. We hebben uitgebreide ervaring met beide technologieën en kunnen een compleet brandersysteem ontwerpen, produceren en in bedrijf stellen, afgestemd op uw specifieke procesvereisten. Of u nu een hoogefficiënte direct gestookte brander nodig heeft voor een droogtoepassing of een schone stralingsbuisbrander voor warmtebehandeling, wij hebben de expertise en het productportfolio om aan uw behoeften te voldoen.

Conclusie: Kies de juiste brandertechnologie voor uw toepassing

De keuze tussen direct gestookte branders en stralingsbuisbranders gaat niet over welke "beter" is, maar over welke geschikter is voor uw specifieke procesvereisten. Direct gestookte branders bieden een hoog rendement en eenvoud, waardoor ze ideaal zijn voor toepassingen waarbij productverontreiniging geen probleem is. Radiant Tube Burner-systemen bieden een schone, besmettingsvrije verwarmingsomgeving, essentieel voor gevoelige materialen, maar vereisen extra investeringen in buistechnologie en recuperatoren om concurrerende efficiëntie te bereiken. Bij Tianjin Huashuo Machinery Manufacturing Co., Ltd. beschikt onze fabriek over de ervaring en technische capaciteit om beide brandertypen te ontwerpen, produceren en in bedrijf stellen, zodat u zeker weet dat u de optimale oplossing voor uw toepassing ontvangt.

Bent u de branderopties voor een nieuwe oven aan het evalueren of overweegt u een upgrade?Neem vandaag nog contact op met Tianjin Huashuo Machinery Manufacturing Co., Ltdvoor een uitgebreid branderkeuzeadvies. Ons team analyseert uw procesomstandigheden, verwarmingsvereisten en omgevingsbeperkingen en geeft een gedetailleerd advies, inclusief een kosten-batenanalyse en een voorgestelde systeemconfiguratie. Wij bieden gratis branderontwerpdiensten, concurrerende prijzen en volledige garantie op al onze producten.Vraag nu uw gratis branderadvies aan bij Tianjin Huashuo Machinery Manufacturing Co., Ltd. en maak de juiste keuze voor uw industriële verwarmingsbehoeften.
